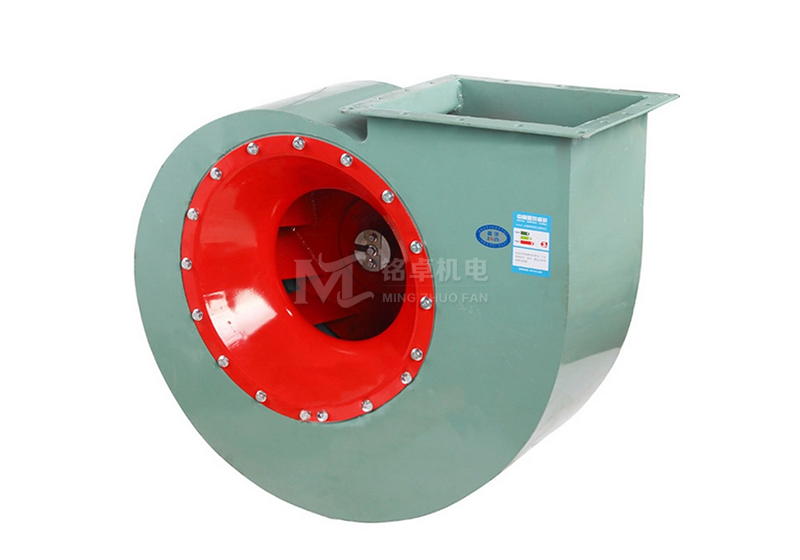

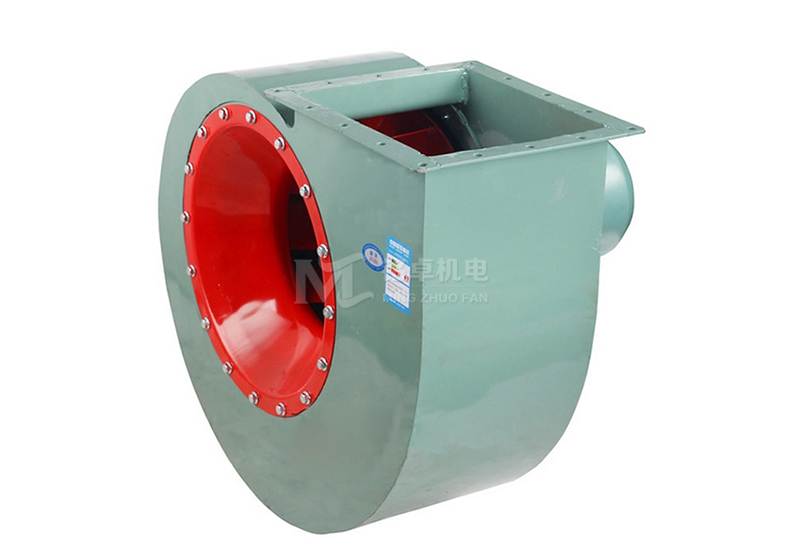

4-72、B4-72、F4-72系列離心通風機

1、用途4-72系列離心通風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣和其它不自燃的、對人體無害的、對鋼材無腐蝕性的氣體。B4-72型風機可作為易燃揮發性氣體的通風換氣用。氣體內不允許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3。氣體溫度不得超過80℃。

     B4-72型長林東風機的性能與選用件及地基尺寸與4-72型一致，可按其樣本選擇。還風機結構基本與4-72型相同，No2.8~6A采用B35型帶法蘭盤與底腳的電動機，No6~12C、D電動機選用該表中與Y系列對應的YB系列，安裝型式為B3.

     F4-72型長林東風機采用不銹鋼材質用于輸送腐蝕性氣體，其性能與地基尺寸同于4-72型。

2、形式從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以“右”表示；葉輪逆進針旋轉，稱為左旋風機，以“左”表示。

  風機的出口位置，以機殼的出風口角度表示。4-72型風機No2.8～6出廠時均做成1種型式，使用單位根據要求再安裝成所需要的位置，訂貨時不需注明。No2.8出風口位置調整范圍是0°～255°，間隔是45°。No3.2～6出風口位置調整范圍是0°～255°，間隔是22.5°。No8～12出風口位置調整范圍是0°～255°，間隔是45°。No.16、20出風口位置制成固定的三種0°、90°、180°，不能調整，訂貨時需注明。

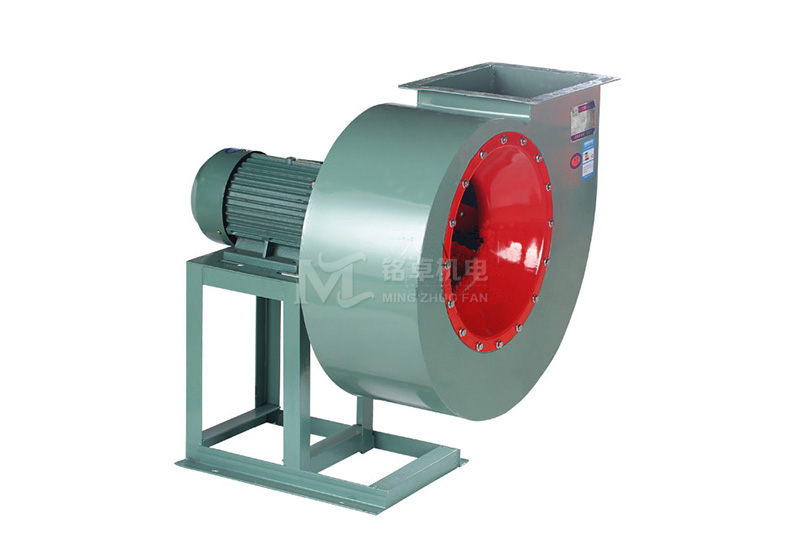

風機的傳動方式有A、B、C、D四種。4-72型風機中，No2.8～6采用A式傳動，№8～12采用C、D式傳動，NO.16～20采用B式傳動。

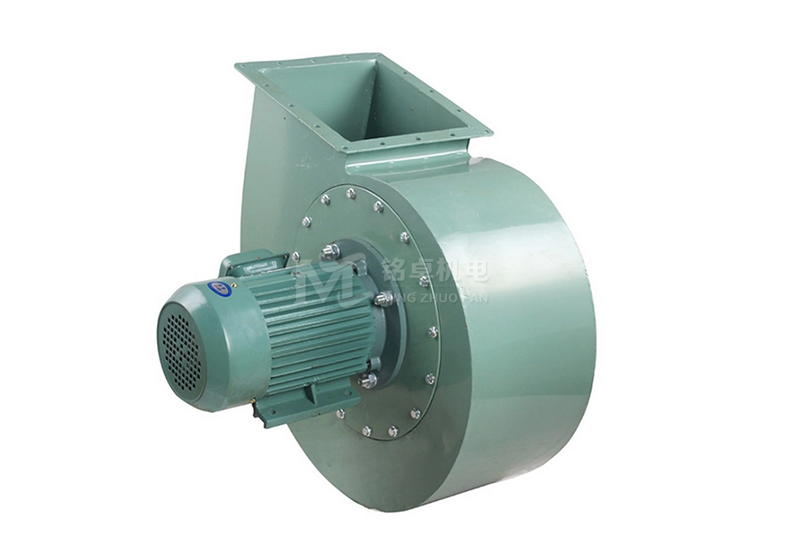

3、結構特點  杭州德爾風機4-72型風機中No2.8～6主要由葉輪、機殼、進風口等部分配直聯電動機而組成。No8～20除具有上述部分外，還有傳動部分等。

   (1)葉輪由10個后傾的機翼型葉片、曲線型前盤和平板后盤組成。用銅板或鑄鋁合金制造，并經動、靜平衡校正，空氣性能良好，效率高、運轉平穩。

   (2)機殼做成兩種不同型式。No2.8~12機殼做成整體，不能拆開。NO.16～20的機殼制成三開式，除沿中分水平面分為兩半外，上半部再沿中心線垂直分為兩半，用螺栓連接。

   (3)進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

   (4)傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器組成。
